真空泵是指運用機械
、物理、化學或物理化學的方法對被抽容器進行抽氣而取得真空的器件或設備
。粗淺來講，
真空泵是用各種方法在某一封閉空間中改善
、產生和堅持真空的設備
。
按真空泵的作業原理
，真空泵基本上可以分為兩種類型
，即氣體捕集泵和氣體傳輸泵。其廣泛用于冶金
、化工、食物
、電子鍍膜等行業
。
技 術 原 理
按真空泵的作業原理
，真空泵基本上可以分為兩種類型
，即氣體傳輸泵和氣體捕集泵
。氣體傳輸泵是一種能使氣體不斷的吸入和排出
，借以抵達抽氣目的的真空泵。氣體捕集泵是一種使氣體分子被吸附或凝結在泵的內表面上
，然后減小了容器內的氣體分子數目而抵達抽氣目的的真空泵。
真空泵是用各種方法在某一封閉空間中產生
、改善和堅持真空的設備
。真空泵可以定義為：運用機械
、物理
、化學或物理化學的方法對被抽容器進行抽氣而取得真空的器件或設備。跟著真空運用的展開
，真空泵的種類已展開了許多種
，其抽速從每秒零點幾升到每秒幾十萬、數百萬升
。按真空泵的作業原理，真空泵基本上可以分為兩種類型
，即氣體傳輸泵和氣體捕集泵
。跟著真空運用技術在出產和科學研究范疇中對其運用壓強規劃的要求越來越寬，大多需求由幾種真空泵組成真空抽氣系統一同抽氣后才干滿足出產和科學研究進程的要求
，因為真空運用部分所觸及的作業壓力的規劃很寬
，因而任何一種類型的真空泵都不可能完全適用于一切的作業壓力規劃，只能根據不同的作業壓力規劃和不同的作業要求
，運用不同類型的真空泵
。為了運用便當和各種真空工藝進程的需求
，有時將各種真空泵按其性能要求組合起來
，以機組型式運用。
結 構 組 成
（1)泵全體結構型式
真空泵的泵體的安頓結構抉擇了泵的全體結構
。
立式結構的進、排氣口水平設置
，設備和連接管路都比較便當。但泵的重心較高
，在高速作業時穩定性差
，故這種型式多用于小泵。
臥式泵的進氣口在上
，排氣口在下。有時為了真空系統管道設備連接便當
，可將排氣口從水平方向接出，即進
、排氣方向是彼此筆直的
。此刻，排氣口可以從左或右兩個方向開口
，除接排氣管道一端外，另一端堵死或接旁通閥
。這種泵結構重心低
，高速作業時穩定性好
。一般大
、中型泵多選用此種結構。
泵的兩個轉子軸與水平面筆直設備
。這種結構設備空地簡略控制
，轉子設備便當，泵占地面積小
。但泵重心較高且齒輪拆裝不方便，潤滑組織也相對雜亂
。
（2)泵的傳動方法
真空泵的兩個轉子是經過一對高精度齒輪來完結其相對同步作業的
。自動軸經過聯軸器與電機聯接
。在傳動結構安頓上主要有以下兩種：其一是電動機與齒輪放在轉子的同一側如圖
。從動轉子由電動機端齒輪直接傳過去帶動
，這樣自動轉子軸的改動變形小
，則兩個轉子之間的空地不會因自動軸的改動變形大而改動，故使轉子之間的空地在作業進程中均勻
。這種傳動方法的最大缺點是：a.自動軸上有三個軸承
，增加了泵的加工和設備難度，齒輪的拆裝及調整也不方便
；b.全體結構不勻稱，泵的重心偏向電動機和齒輪箱一側
。
特 點
(1)在較寬的壓力規劃內有較大的抽速
；
(2)轉子具有出色的幾許對稱性
，故振動小
，作業平穩。轉子間及轉子和殼體間均有空地
，不必潤滑，沖突丟掉小
，可大大降低驅動功率
，然后可完結較高轉速
；
(3)泵腔內無需用油密封和潤滑
，可減少油蒸氣對真空系統的污染；
(4)泵腔內無緊縮
，無排氣閥。結構簡略、緊湊
，對被抽氣體中的塵埃和水蒸汽不敏感；
(5)緊縮比較低
，對氫氣抽氣效果差
；
(6)轉子表面為形狀較為雜亂的曲線柱面，加工和查看比較困難
。
維 護 保 養
真空泵的好壞抉擇于其機械結構和油的質量，運用真空泵時有必要把它保護好
。假設蒸餾揮發性較大的有機溶劑時，有機溶劑會被油吸收效果增加了蒸氣壓
，然后降低了抽暇效能
，假設是酸性氣體，那就會腐蝕油泵
，假設是水蒸氣就會使油成乳濁液而抽壞真空泵。
因而運用真空泵時有必要留心下列幾點：
在蒸餾系統和真空泵之間
，有必要裝有吸收設備
。
蒸餾前有必要用水泵完全抽去系統中有機溶劑的蒸氣。
如能用水泵抽氣的
，則盡量用水泵，如蒸餾物質中含有揮發性物質
，可先用水泵減壓抽降
，然后改用油泵
。
減壓系統有必要堅持密不漏氣，一切的橡皮塞的大小和孔道要合適
，橡皮管要用真空用的橡皮管。磨口玻璃涂上真空油脂
。
選 型
一
、真空泵選型中，確認的產品需保證能順利抽出工藝進程中釋放出來的各種氣體
。真空泵的運用工藝中，氣體介質多種多樣，易燃易爆的
、易凝結的
、易化反
、易腐蝕的等
，選用的真空泵就需保證適用性。例如
，工藝進程會產生許多水蒸氣，選用的真空泵就有必要合適抽水蒸氣
。
二
、真空泵的極限真空度
，有必要高于工藝出產要求的真空度
，至少要高一個數量級，而且設備合適在要求的作業真空度規劃內作業
。真空泵的極限真空度是泵抽速為零的時分所能抵達的真空度。因而為保證真空泵在作業真空度內的抽速
，就需求滿足其極限真空度要大于作業真空度
，而且在區間內需求有較大的抽速
。
三
、真空泵的抽速要大于工藝進程中的最大放氣量。為保證真空度
，真空泵選型中觸及工藝進程中繼續放氣的，真空泵或許真空系統的抽速要滿足大于工藝進程中的最大放氣量
。假設在系統設有冷阱或檔板等
，則加阱或擋板之后的有用抽速應大于工藝進程中最大放氣量
。假設工藝進程中會出現遽然許多放氣
，則系統的有用抽速還要恰當加大，一般加大到最大放氣量的2—3倍
。
四、真空泵選型中
，選用的真空泵其作業介質和制造資料須滿足工藝要求
。真空泵運用，尤其是在醫藥
、化工
、電池等范疇，抽取的介質往往是具有腐蝕性的氣體
，這時就要求設備要有相應的防腐措施。如酸堿氣體需求有對應的防腐涂層或泵的材質改用不銹鋼防腐蝕
；帶有塵?div id="m50uktp" class="box-center"> ；蝾w粒的氣體時
，要在泵入口前加除塵器
、過濾器或泵自身對其有耐受性等等。
五
、需連續出產的工藝中，所選用的真空泵有必要滿足連續性出產的需求
。必要時
，設置自動替換的備用真空泵，減少意外導致的出產中斷
。假設工藝進程中放氣量越來越小，可以設置堅持泵
，以完結節能降耗
。
六
、真空泵運用的經濟性
。真空泵選型進程中，多種真空泵能一同滿足工藝需求時
，要進行成本和作業費用的經濟性分析，選用經濟性好
，運轉可靠
，修理量小
，運用與修理便當?shù)恼婵毡谩?
毛病及方法
1.極限真空不高及其消除
（1） 油位太低，有較大排氣聲
，可參與清潔的真空泵油
。
（2） 泵油為可凝性蒸汽所污染，可開氣鎮凈化或替換新油
。
（3） 泵口外接管道
、容器、檢驗儀表管道
、接頭號漏氣。大漏時
，有大排氣聲
，排氣口有氣排出
，應找出漏氣部位
，進行消除。
（4） 進氣咀或氣鎮閥橡膠密封圖設備不當
，損壞或老化，應調整或替換
。
（5） 進油咀油孔阻塞
，可拔出進油咀，疏通油孔
。
（6） 真空系統嚴峻污染，包含容器
、管道等
，應予清洗
。
（7）
旋片彈簧折斷
，應予交換。
（8） 旋片
、泵身或蓋磨損，空地過大
，應進行查看
，修整或交換。
（9） 泵溫過高
，應改善通風和冷卻。如所抽氣體溫度太高
，應予先冷卻后再進入泵內
。
2.噴油
（1） 油位過高，可入出多余油量
。
（2） 減霧器中有泵油或雜物
，應鏟除。
3.漏油
放油螺塞
，油箱墊片損壞或設備不當，螺釘擰緊
；
油標未擰緊
，有機玻璃過熱變形；
泵身部件與支座的連接摯墊片未墊好
；
油封設備不當或磨損；應予調整或替換
。
4.噪聲
（1） 旋片彈簧折斷
，可交換彈簧
。
（2） 有毛刺
、臟物或變形，作業產生阻礙
，應查看修磨清洗。
（3） 軸承磨損
，零件磨損
。應修整或替換。
（4） 電機出毛病
，應進行查看。
5.返油
(1) 止回閥未關好
，停泵后
，油位很快下降，可再開再停
，查詢改動或拆開查看。
(2) 兩泵蓋內油封設備不當或磨損
，可進行交換
。
(3) 泵蓋或泵身平面不平坦
，可進行修整
。
(4) 排氣閥片損壞
，應進行交換。
和離心泵的差異
離心是物體慣性的表現
。當雨傘翻滾時，水滴將脫離雨傘向外緣運動
，并被甩出，這便是所謂的離心
。離心泵便是根據這個原理設計的
。高速旋轉的葉輪葉片帶動介質翻滾
，并甩出
，然后抵達運送的目的
。
真空泵是指運用機械、物理
、化學或物理化學的方法對被抽容器進行抽氣而取得真空的器件或設備
。粗淺來講，真空泵是用各種方法在某一封閉空間中改善
、產生和堅持真空的設備
。真空泵的效果是制造真空
，其結構形式多樣
，有離心式、膜片（隔閡）式
、活塞式
、液環式
、旋片式
、射流式 。
和空壓機差異
空氣緊縮機簡稱空壓機
，是產生緊縮空氣的機器（正壓）
真空泵剛好相反，是產生真空的機器（負壓）

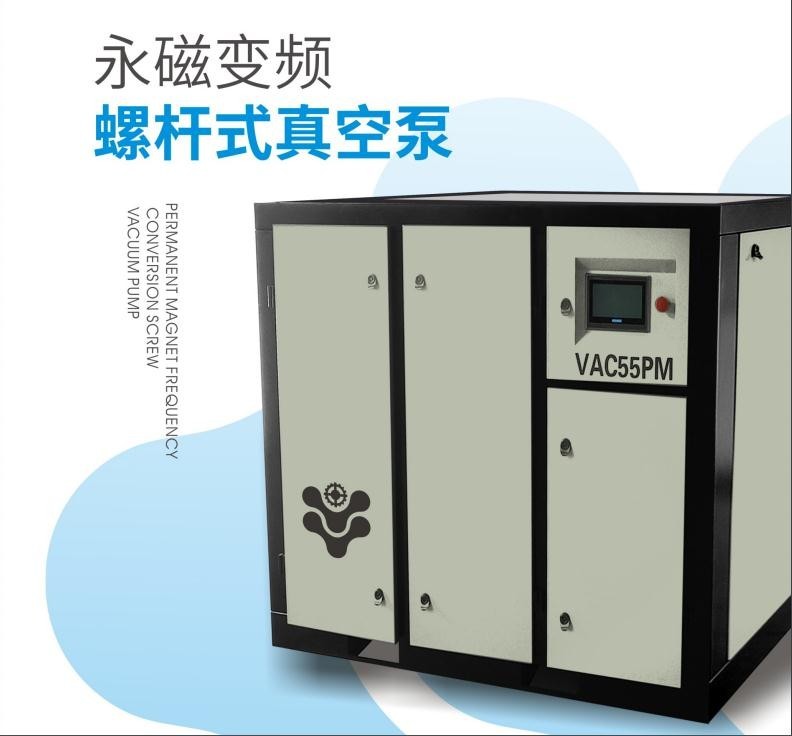

小編推薦永磁變頻真空泵
、水環式真空泵
、
壽力螺桿真空泵以下圖片真空泵供大家了解

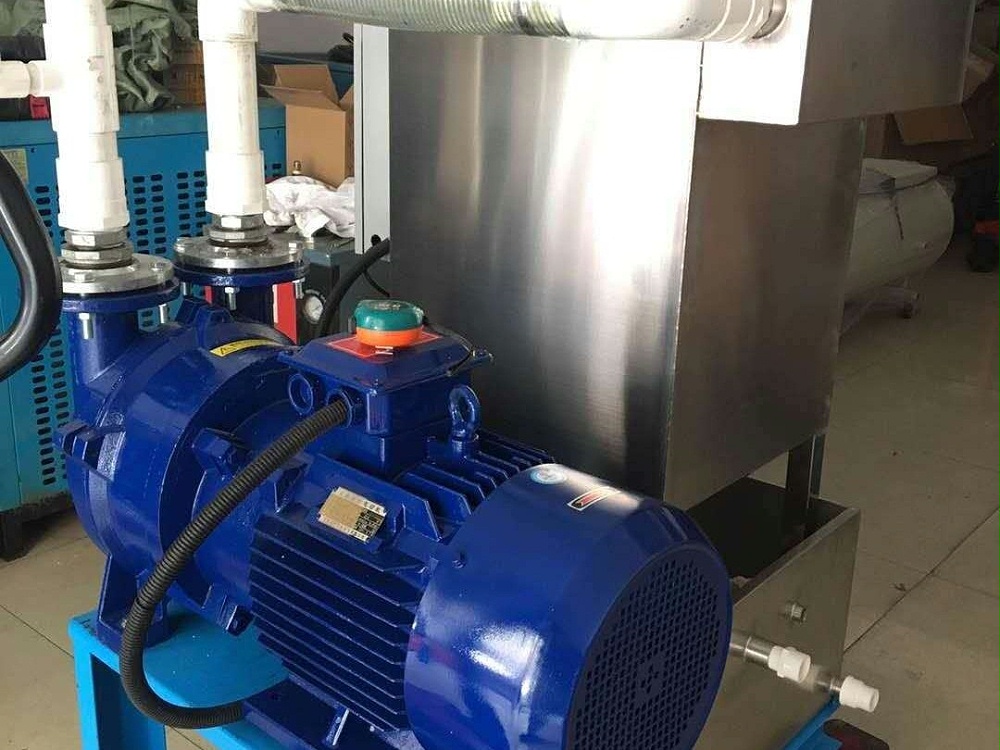

水環式真空泵

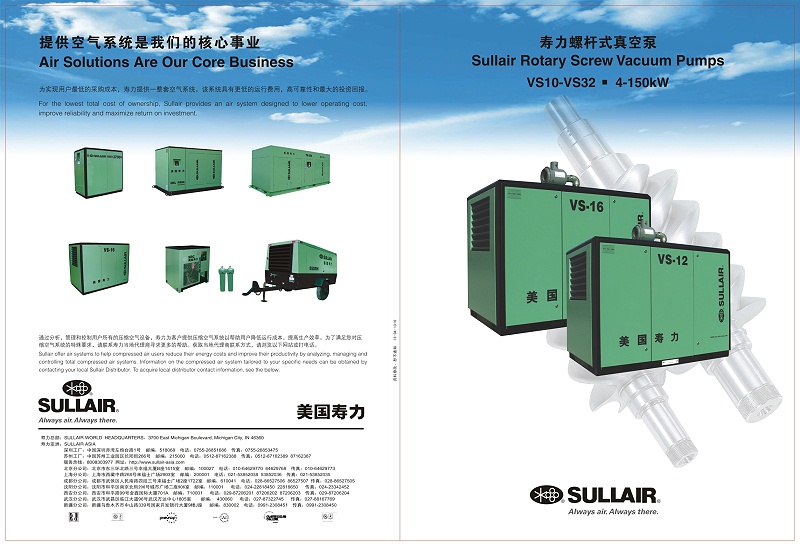

壽力真空泵
